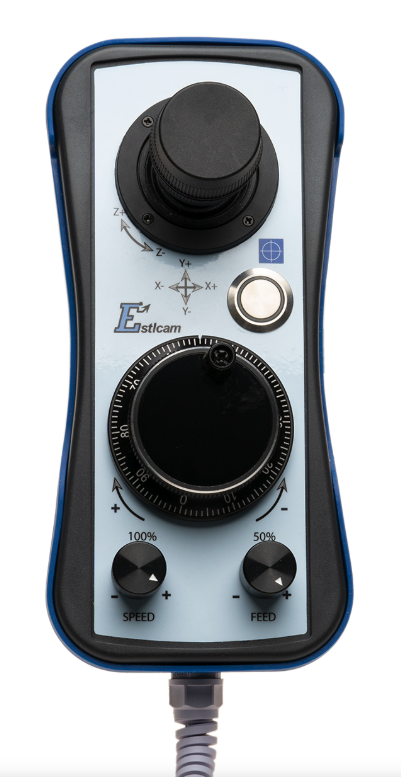

Funktionen Handrad Fernsteuerung
Der Joystick der Fernsteuerung hat folgende Funktionen:
- hoch/runter: Bewegung der Y-Achse nach hinten/vorne - je größer die Auslenkung, desto schneller die Achsenbewegung.
- links/rechts: Bewegung der X-Achse nach links/rechts - je größer die Auslenkung, desto schneller die Achsenbewegung.
- Drehung des Joysticks nach rechts/links: Bewegung der Z-Achse nach open/unten - je weiter die Drehung, desto schneller die Achsenbewegung.
Der Drehgeber bewegt immer die Achse, die zuletzt mit dem Joystick verfahren wurde - also automatisch die richtige.
Leuchtender Taster (blau) in der Mitte: Abnullen -> kurz drücken nullt die ausgewählte Achse, lang drücken nullt alle ab.
Programmablauf steuern
- Ein Druck auf den mit “SPEED” beschrifteten Knopf startet oder stoppt die Spindel manuell
- Ein Druck auf den mit “FEED” beschrifteten Knopf startet das geladene CNC Programm
- Durch drehen am “FEED” Knopf kann die Vorschubgeschwindigkeit von 0 bis 100% angepasst werden
- Durch drehen am “SPEED” Knopf kann die Spindeldrehzahl von 0 bis 200% variiert werden
- Drücken bei laufendem Programm einen der beiden Knöpfe pausiert das Programm
